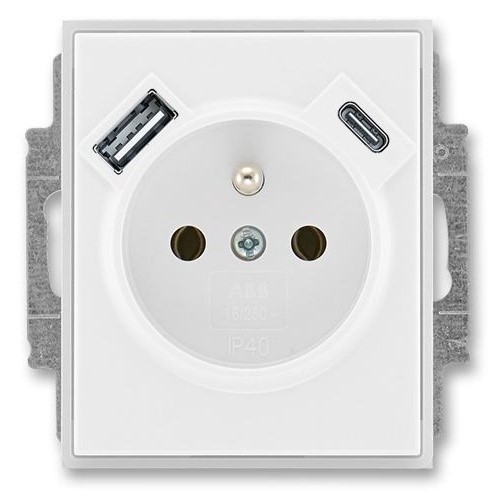

ABB 5569E-A32357 01 Time® Zásuvka jednoduchá s ochrannými clonkami a USB-A + USB-C Bílá/Ledová Bílá
ABB 5569E-A32357 01 Zásuvka jednoduchá s ochrannými clonkami a USB-A + USB-C Bílá/Ledová Bílá
Zásuvka ABB ELEMENT 5569E-A32357 01 je praktická jednozásuvková jednotka s kolíkem a clonky, navržená pro bezpečné používání. Kromě standardní zásuvky nabízí i integrované USB-A a USB-C porty pro snadné nabíjení elektronických zařízení. Tato zásuvka je ideální volbou pro domácnosti i kanceláře, kde je potřeba kombinace klasického připojení s funkcí rychlého nabíjení. Patří do designové řady ABB ELEMENT, která se hodí do různých interiérů.
Montáž zásuvky doporučujeme do extra hluboké krabice pod omítku KPR 68, popř. do sádrokartonu KPRL 68-70/LD.
Vždy se řiďte postupem od výrobce. Zásahy do elektroinstalace provádějte jen tehdy, jste-li k takovému úkonu oprávněni.
Parametry:
Výstup USB-A: podpora nabíjecího protokolu Apple MFI s 2,4 A a BC 1.2 s 1,5 A.
Výstup USB-C: podpora nabíjecího protokolu
USB PD (Power Delivery) s 3 A, Apple MFi s 2,4 A a BC 1.2 DCP s 1,5 A
Elektronická ochrana před zkratem a přetížením.
Jmen. proud jednoho výstupu (druhý výstup nepoužit): 3 A
Klidová spotřeba: 75 mW
Nelze používat k datovému přenosu.
Pracovní teplota: 0 °C až +35 °C
Stupeň krytí: IP 20, SELV
Vestavná hloubka: 39,5 mm
Bezšroubové připojení vodičů.
Jmenovitý proud a napětí:16 A, 230V
| Výrobce | ABB |
| Barva | bílá |
Jak si objednat vše co potřebuji k vypínači nebo zásuvce??
V první radě je důležité vědět kolik krabiček (například KP 68) máme v pokoji samostatně a kolik je jich spojených (tedy ve více rámečku). Je jedno
Jestli jsou krabičky do zdi nebo do sádrokartonu.
Pak je důležité vědět jaké strojky (ke klapkám) potřebujete. Strojky vypadají většinou stejně, ale stejné nejsou, nebo byt stejné nemusí.
Rozlišují se na:
Vypínač č. 1 - základní vypínač na spínání osvětlení z jednoho místa.
Vypínač č. 6 - schodišťový ten je pro spínání ze dvou míst. Například dole pod schody a na vrcholu schodiště.
Vypínač č. 7 - ten je mezi schodišťovými vypínači. Tedy, když je například na schodišti zapotřebí ještě vypínač, nebo více vypínačů.
Všechny tyto vypínače budou č. 7.
Vypínač č. 5 - tedy vypínač lustrový. Nejčastější použití je v obývacím pokoji. Kde je zapotřebí spínat dvě světla z jednoho místa, nebo pak třeba v koupelně.
Tento strojek používá dvojitou klapku (půlenou) ostatní zmiňované používají jednoduchou klapku.
Výběr klapek
Tento návod je nyní na vypínače Tango, ale je stejný i pro jiné varianty (Time, Element, Levit a další) krom ABB Swing. Varianta Swing a Swing L používá strojky včetně klapek, dokupují se pouze rámečky.
Toto je stručný výběr nejčastěji používaných vypínačů a variant. Samozřejmě je jich ještě více a na různé použití. S doutnavkou, popiskem, na žaluzie a rolety či jiné použití.
S těmi vám případně rádi poradíme, na telefonu nebo e-mailu a chatu.
Jak na rámečky
Pak už jen spočítat kolik potřebujeme klapek ke zvoleným strojkům. Ty se pak vsadí kažý solo do jednoduchého rámečku nebo do více rámečku.
Ty se dělí na jednoduché, dvojité, trojité, čtyř a pěti rámečky.
Rámečky se pak ještě dělí na svislé a vodorovné, to je vše popsané v popisku jednotlivých rámečků.
Kompletní vypínač se tedy skládá ze strojku - klapky - rámečku.
Poslední jsou zásuvky
Dalším důležitým bodem jsou zásuvky. Ty se dělí na jednoduché a dvojité, s natočenou vrchní zásuvkou a s clonkami, přepětím a bez přepětí. Všechny tyto zásuvky používají stejnou montážní krabici ve zdi a to jednoduchou (např. KP 68 ). Jednoduché zásuvky se prodávají včetně strojku a krytu, ale bez rámečku. To protože jdou kombinovat do více rámečků. Například dvoj rámeček - jeden vypínač a jedna jednoduchá zásuvka. Dvojité zásuvky se prodávají jako jediné kompletní. Tedy strojek včetně krytu, rámečky se nemění.
Takto by měl vypadat výsledek kompletního vypínače a jednoduché zásuvky v provedení ABB Tango Bílá.
I takto může vypadat sestava svislého provedení vypínače s průzorem a půleného vypínače.
