Noark UVT3110 220-240V AC /100554/ Podpěťová spoušť s pomocným kontaktem 1NO, AC

Noark UVT3110 220-240V AC /100554/ Podpěťová spoušť s pomocným kontaktem 1NO, AC

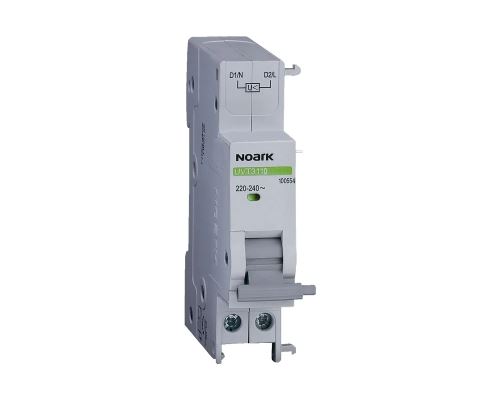

Foto ilustrační.

Podpěťová spoušť řady Ex9 UVT3110 od společnosti NOARK Electric je přídavný modul určený pro instalační jističe této řady. Slouží k automatickému vypnutí hlavního přístroje při poklesu napětí pod stanovenou mez a současně je vybavena jedním zapínacím pomocným kontaktem (NO), který umožňuje signalizaci stavu nebo další řízení obvodu.

Zařízení je navrženo pro přímé boční připojení k jističi, což umožňuje rychlou a jednoduchou instalaci bez nutnosti zásahu do stávajícího zapojení. Kompaktní konstrukce o šířce jednoho modulu zajišťuje snadnou montáž na standardní DIN lištu a umožňuje použití v domovních i průmyslových rozvaděčích. Modul je kompatibilní s přístroji řady Ex9 (Ex9B, Ex9PN, Ex9BI, Ex9IP) a lze jej kombinovat s dalším příslušenstvím.

Podpěťová spoušť UVT3110 pracuje s ovládacím napětím 220–240 V AC. V případě poklesu nebo výpadku napětí dojde k okamžitému vypnutí jističe a zabrání se jeho opětovnému zapnutí, dokud není napětí obnoveno. Zapínací pomocný kontakt umožňuje například signalizaci stavu nebo sepnutí dalšího obvodu při aktivaci spouště.

Parametry:

Typ: Podpěťová spoušť s pomocným kontaktem

Řada: Ex9 (UVT3110)

Počet kontaktů: 1× zapínací (1 NO)

Ovládací napětí: 220–240 V AC

Jmenovité napětí: 230 V

Typ napětí: AC

Jmenovitý proud: 6 A

Montáž: Boční k jističi

Kompatibilita: NOARK Ex9 (Ex9B, Ex9PN, Ex9BI, Ex9IP)

Max. proud hlavního přístroje: 125 A

Max. počet pólů: 1

Šířka: 1 modul

Krytí: IP20

Připojení vodičů: Šroubové

Průřez vodičů: cca 1–6 mm2

Rozměry: cca 83 × 45 × 18 mm

Hmotnost: cca 60 g

Katalogový list naleznete ZDE:
